El aislador de cristal de la suspensión 40kN es un componente usado en sistemas de transmisión eléctricos de alto voltaje para apoyar mecánicamente líneas eléctricas de arriba mientras que eléctricamente los aísla de torres de la transmisión. El aislante de vidrio de suspensión de 40kN equilibra la resistencia mecánica y el aislamiento eléctrico, ideal para líneas de alta tensión donde se priorizan la durabilidad y la facilidad de inspección.
Consulta ahora
Correo electrónico
  • Detalles del producto
  • Empresa
  • Preguntas frecuentes

El aislador de cristal de la suspensión 40kN es un componente usado en sistemas de transmisión eléctricos de alto voltaje para apoyar mecánicamente líneas eléctricas de arriba mientras que eléctricamente los aísla de torres de la transmisión. El aislante de vidrio de suspensión de 40kN equilibra la resistencia mecánica y el aislamiento eléctrico, ideal para líneas de alta tensión donde se priorizan la durabilidad y la facilidad de inspección.

1. componentes clave y diseño de aisladores de vidrio de suspensión 40kN
40kN: Se refiere a la resistencia a la tracción mecánica (40 kilonewtons ≈ 4.077 kgf). Esto significa que el aislador puede soportar una carga vertical de hasta 40kN antes de fallar, asegurando confiabilidad bajo tensión mecánica (por ejemplo, viento, hielo o peso del conductor).
Tipo: Parte de una cuerda colgada verticalmente de torres de transmisión. Se pueden vincular múltiples aisladores en serie para aumentar la capacidad de voltaje y la flexibilidad.
Material de vidrio: hecho de vidrio templado (templado para la fuerza). El diseño en forma de campana arroja agua y reduce la acumulación de contaminación. Una tapa metálica (acero galvanizado o aluminio) y pin conectan unidades individuales en una cadena.

China U40B Toughened Glass Electric Insulator with Metal Cap

Tipo básico Figura no. Carga que falla mecánica mínima (kn) Diámetro nominal d(mm) Espaciamiento nominal p (milímetro) Distancia de fuga nominal (mm) Acoplamiento estándar Tensión de resistencia de frecuencia de potencia húmeda (kv) Impulso de rayo seco soportar voltaje (kv) Tensión de punción de frecuencia de potencia (kv) Voltaje de interferencia de radio (μ v) 10kv 1mhz Prueba visual p/c kv de la corona Voltaje de arco eléctrico de la frecuencia del poder Voltaje de punción de impulso (p.u) Peso neto (kg)
U40b 1-3 40 178 110 190 11 25 50 90 50 18/22 0,12 s/20ka 2,8 2,1
Información sobre u70bs 1-3 70 255 127 320 16 40 100 130 50 18/22 0,12 s/20ka 2,8 3,5
Información sobre u70bl 1-3 70 255 146 320 16 40 100 130 50 18/22 0,12 s/20ka 2,8 3,6
U100bs 1-3 100 255 146 320 16 40 100 130 50 18/22 0,12 s/20ka 2,8 4
U120b 1-3 120 255 146 400 16 40 100 130 50 18/22 0,12 s/20ka 2,8 4
U160bs 1-3 160 280 146 400 20 45 110 130 50 18/22 0,12 s/20ka 2,8 6,5
U160bm 1-3 160 280 155 400 20 45 110 130 50 18/22 0,12 s/20ka 2,8 6,6
Por u160bl 1-3 160 280 170 400 20 45 110 130 50 18/22 0,12 s/20ka 2,8 6,7
U210b 1-3 210 280 170 400 20 45 110 130 50 18/22 0,12 s/20ka 2,8 7,2
U240b 1-3 240 280 170 400 20/24 45 110 130 50 18/22 0,12 s/20ka 2,8 7,2
U300b 1-3 300 320 195 485 24 50 130 130 50 18/22 0,12 s/20ka 2,8 10,6
U420b 1-3 420 360 205 550 28 80 140 140 50 18/22 0,12 s/20ka 2,8 16
U550b 1-3 550 380 240 600 32 55 140 140 50 18/22 0,12 s/20ka 2,8 21,5

Nota:
1. el modelo del producto está de acuerdo con gb/t 7253-2005 y jb/t 9683-2012 (iec60305:1995, mod). El producto del grado de la fuerza 420kn contiene el grado de la fuerza 400kn, y el producto del grado de la fuerza 550kn contiene el grado de la fuerza 530kn.

2. la estructura de conexión está de acuerdo con gb/t 4056-2008 (iec60120: 1984, mod) y bs 3288 parte

3. de acuerdo con la solicitud del cliente, el pasador de bloqueo puede ser w-pin o r-pin. A menos que se especifique lo contrario, u70 ~ u120 adopta w pin, y otros usos r pin.

Certificados e informes del aislador de alto voltaje

High Voltage Insulator

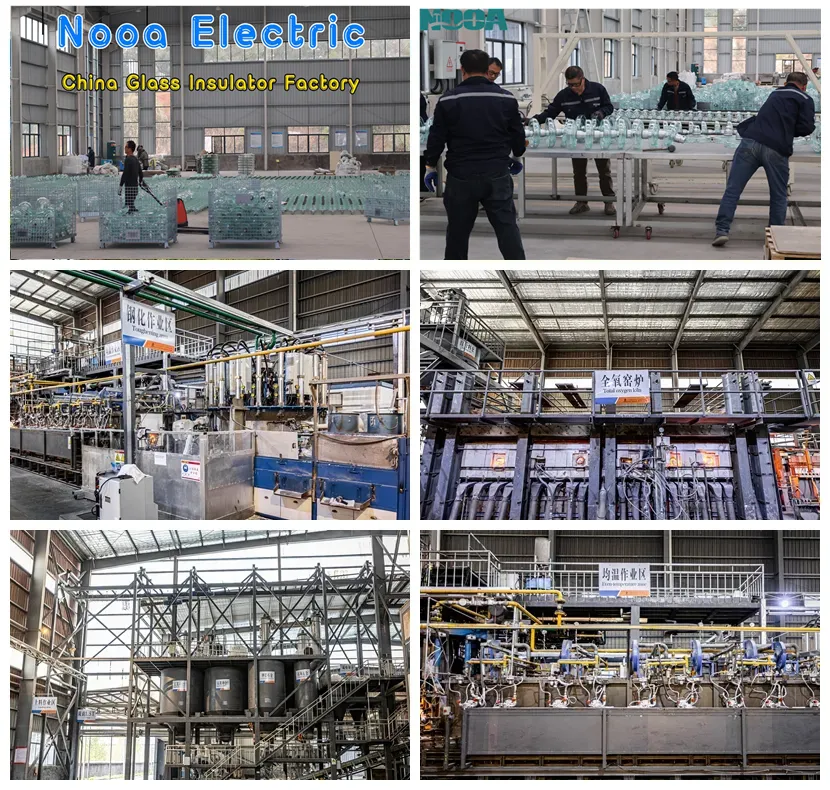

Fábrica de vidrio aislante Powerline

Electric Glass Insulator Packing

U40B 40KN High Voltage Insulator

electric glass insulators

Electric Glass Insulator Application

U40B 40KN High Voltage Insulator

Perfil de empresa

¿Quiénes somos?

Electric Co., Ltd.-fabricante eléctrico profesional chino de los aisladores con21 ExperienciaAbarcando un área de70.000 metros cuadrados, Y el área de la construcción es 50.000 metros cuadrados. HayMás de 200 empleados, incluyendo 25 técnicos.La capacidad de producción 3500000 pedazos por año, y ahora poniendo el nuevo horno y las líneas hasta10500000 pedazos por año. Nos hemos especializado en la investigación y desarrollo de los últimos aisladores funcionales de alta resistencia de la transmisión del vidrio y de poder, que es el proveedor calificado para State Grid Corporation de China y Southern State Grid Corporation de China, y es una unidad participante de formulación estándar del producto del comité estándar del aislador eléctrico nacional.


¿Qué tenemos?

Certificados e informes:INTERTK, SGS, certificados de la BV, tipo certificado de prueba.

Aisladores eléctricos principales:Aislador de vidrio de tipo estándar(U40)Información sobre ctv175)/U70 (Información sobre ctv254, Ps70e)/u120/u160/u210/u300,Aisladores de vidrio de tipo anticontaminación(U120bp/u160bsp/u210bp),Tipo aerodinámico aisladores eléctricos de cristal(Ug70bsa/u100bsa/u120bla), tipo aisladores eléctricos del multi-paraguas, tipo aisladores de cristal de la línea eléctrica de los tierra-alambres (u70cn/u100cn/u120c), aislador del poste para la línea, aislador del vidrio del perno. Los productos se utilizan principalmente para aislamiento de líneas de transmisión, suspensión, soporte, conductores de tensión. Se dividen en 5 series principales: el aislador de vidrio de tipo estándar 40-550kn, aisladores de vidrio de tipo resistente a la suciedad 70-420kn, aisladores eléctricos de vidrio de tipo aerodinámico 120-300kn, aisladores eléctricos de tipo multi-paraguas 120-300kn y aisladores de alto voltaje de tipo circuito de tierra, capaz de ser utilizado para voltaje de línea de 10kv ~ 1000kv.


Tecnología de núcleo:

Equipo de la automatización: Alimentación completamente automática de Siemens, sellado, igualación de la temperatura, temple, sistema de control caliente y frío del choque.
Modelo independiente del producto: U160BP/146/380/450, U160BP/155/380/450, U210BP/170/420/550 y U300BP/195/420/550.
Advanced Klin: el sistema de control de hornos de nueva generación de Alemania, equipado con sensores y actuadores completamente nuevos, y equipado con un sistema de procesamiento por lotes automático de alta precisión.
Calificación: Pasó la calidad, el medio ambiente y la certificación del sistema de salud ocupacional y obtuvo una serie de patentes de invención.


Objetivo:

Ser el mayor fabricante de aisladores de vidrio del mundo.

Certificados de aisladores eléctricos

¿Es u la fábrica de aisladores eléctricos o la empresa comercial?
Fábrica eléctrica principal de los aisladores de China fundada en 2002
¿Cuáles son sus principales aislantes de energía?
Aisladores eléctricos Powerline (aisladores de vidrio, aisladores de porcelana, aisladores compuestos), los accesorios y hardwares de todo tipo para aplicaciones de alto voltaje y productos relacionados.
¿Puedo obtener algunas muestras de aisladores de vidrio?
Sí, la orden de muestra del aislador de vidrio powerline está disponible para el control de calidad y la prueba de mercado.
¿Cuáles son sus condiciones de pago?
Aceptamos generalmente toda clase de condiciones de pago, T/T, L/C, Western Union.
¿Cómo puede controlar la calidad del aislante de su línea de alimentación de vidrio?
Para cada proceso de producción de aisladores de vidrio, tenemos un sistema de control de calidad completo para la composición química, propiedades físicas y eléctricas. Después de la producción, todos los aisladores de vidrio de la línea de alimentación se probarán de acuerdo con las normas relacionadas, y los informes de prueba en fábrica se enviarán junto con los documentos de envío.
¿Su empresa acepta la personalización?
Aceptamos servicio del OEM.
¿Cuáles son sus términos de garantía?
Ofrecemos 24 meses de términos de garantía.
¿Tiene aisladores eléctricos de vidrio en stock?
Depende de su solicitud, tenemos modelos estándar (CTV254 y CTV175, U40B U70B U120B U160BL U240B U300B) en stock. Algún producto especial y orden grande serán producidos nuevamente según su orden.
