Un aislador de suspensión es una unidad aislante en forma de disco suspendida de los brazos cruzados de la torre de transmisión para soportar y aislar eléctricamente los conductores. Múltiples discos aislantes están conectados en serie para formar una cadena aislante, lo que permite que el nivel de aislamiento se ajuste de acuerdo con los requisitos de voltaje del sistema. Nuestros aisladores de la suspensión son ampliamente utilizados en las líneas eléctricas de arriba que se extienden de 11kV a la CA 1000kV y proyectos de la transmisión de la HVDC por todo el mundo con estándar del IEC. Adecuado para:

👉Zonas costeras

👉Regiones del desierto

👉Zonas de contaminación industrial

👉Climas tropicales

👉Líneas de transmisión de gran altitud

Consulta ahora
Correo electrónico
  • Detalles del producto
  • Empresa
  • Preguntas frecuentes

Aisladores de suspensión de vidrio templado para líneas de transmisión y distribución

Nooa Electric suministra aisladores de suspensión de vidrio templado para líneas de transmisión y distribución. IEC certificó el fabricante del aislador de suspensión que suministra proyectos del EPC, utilidades, y distribuidores por todo el mundo.


NuestroLos aisladores de suspensión están diseñados para sistemas de transmisión y distribución de alto voltaje, proporcionando una excelente resistencia mecánica, un rendimiento eléctrico superior y una fiabilidad operativa a largo plazo. Fabricados con vidrio templado de alta calidad, nuestros aisladores de suspensión son ampliamente utilizados en líneas eléctricas aéreas que van desde 11kV a 1000kV AC y proyectos de transmisión HVDC en todo el mundo.


Tipo básico Carga que falla mecánica mínima (kn) Diámetro nominal d(mm) Espaciamiento nominal p (milímetro) Distancia de fuga nominal (mm) Acoplamiento estándar Voltaje de resistencia de frecuencia de potencia húmeda (kv) Impulso de rayo seco soportar voltaje (kv) Tensión de punción de frecuencia de potencia (kv) Voltaje de interferencia de radio (μ v) 10kv 1mhz Prueba visual p/c kv de la corona Voltaje de arco eléctrico de la frecuencia del poder Tensión de punción de impulso (p.u) Peso neto (kg)

U40b

40 178 110 190 11 25 50 90 50 18/22 0,12 s/20ka 2,8 2,1
U70bs 70 255 127 320 16 40 100 130 50 18/22 0,12 s/20ka 2,8 3,5
Hoteles en u70bl 70 255 146 320 16 40 100 130 50 18/22 0,12 s/20ka 2,8 3,6
U100bs 100 255 146 320 16 40 100 130 50 18/22 0,12 s/20ka 2,8 4
U120b 120 255 146 400 16 40 100 130 50 18/22 0,12 s/20ka 2,8 4
U160bs 160 280 146 400 20 45 110 130 50 18/22 0,12 s/20ka 2,8 6,5
U160bm 160 280 155 400 20 45 110 130 50 18/22 0,12 s/20ka 2,8 6,6
Por u160bl 160 280 170 400 20 45 110 130 50 18/22 0,12 s/20ka 2,8 6,7
U210b 210 280 170 400 20 45 110 130 50 18/22 0,12 s/20ka 2,8 7,2
U240b 240 280 170 400 20/24 45 110 130 50 18/22 0,12 s/20ka 2,8 7,2
U300b 300 320 195 485 24 50 130 130 50 18/22 0,12 s/20ka 2,8 10,6
U420b 420 360 205 550 28 80 140 140 50 18/22 0,12 s/20ka 2,8 16
U550b 550 380 240 600 32 55 140 140 50 18/22 0,12 s/20ka 2,8 21,5

CTV254

(PS70E)

70
 255
 127
 320
 16
 40
 100
 130
 130
 18/22
 0,12 s/20ka
 2,8
 3,5
CTV175
 40
 178 110 190 11 25 50 90 50 18/22 0,12 s/s20ka 2,8 2,1

Nota:
1. el modelo del producto está de acuerdo con gb/t 7253-2005 y jb/t 9683-2012 (iec60305:1995, mod). El producto del grado de la fuerza 420kn contiene el grado de la fuerza 400kn, y el producto del grado de la fuerza 550kn contiene el grado de la fuerza 530kn.

2. la estructura de conexión está de acuerdo con gb/t 4056-2008 (iec60120: 1984, mod) y bs 3288 parte

3. de acuerdo con la solicitud del cliente, el pasador de bloqueo puede ser w-pin o r-pin. A menos que se especifique lo contrario, u70 ~ u120 adopta w pin, y otros usos r pin.

4. las marcas negras son vendedores calientes-su mejor opción de los aisladores de cristal para las líneas eléctricas de arriba


¿Qué es un aislador de suspensión?

Un aislador de suspensión es una unidad aislante en forma de disco suspendida de los brazos cruzados de la torre de transmisión para soportar y aislar eléctricamente los conductores. Múltiples discos aislantes están conectados en serie para formar una cadena aislante, lo que permite que el nivel de aislamiento se ajuste de acuerdo con los requisitos de voltaje del sistema.

Principales aplicaciones
Líneas de transmisión de alta tensión
Redes de alto voltaje extra (EHV)
Proyectos en Ultra High Voltage (UHV)
Distribución de líneas eléctricas
Sistemas de electrificación ferroviaria

Sistemas de soporte de barras colectora de subestación

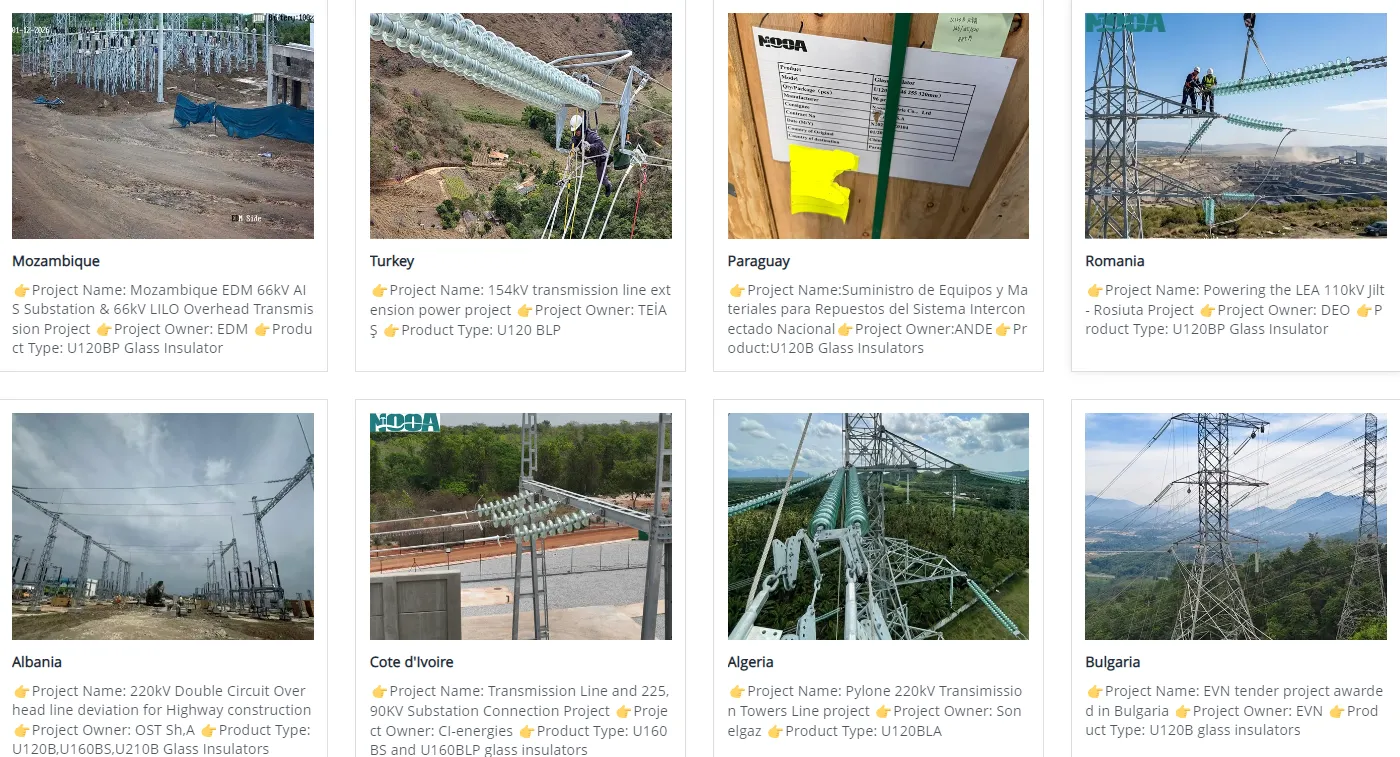

suspension insulators projects

¿Por qué elegir aisladores de suspensión de vidrio templado?

Característica 1. Self-Shattering para la inspección fácil

A diferencia de los aisladores de porcelana, los aisladores de suspensión de vidrio templado se romperan automáticamente cuando se producen defectos internos mientras se mantiene la conexión mecánica. Esto permite a los equipos de mantenimiento identificar rápidamente las unidades fallidas a través de una inspección visual.

Beneficios

✓ Fácil detección de fallas

✓ Costos de mantenimiento reducidos

✓ Fiabilidad mejorada de la línea

✓ Planificación de reemplazo más rápida

Fuerza mecánica 2. Excellent

Nuestros aisladores de suspensión están diseñados para soportar cargas mecánicas extremas causadas por:

Tensión del conductor
Cargas de viento
Acumulación de hielo
Actividades sísmicas
Cruces de transmisión de largo alcance

Las clasificaciones mecánicas disponibles incluyen:

Tipo IEC--Carga mecánica
U70B--70 kN
U100B--100 kN
U120B --120 kN
U160B --160 kN
U210B --210 kN
U240B --240 kN
U300B --300 kN
U420B --420 kN
U550B --550 kN

3. rendimiento eléctrico superior


La alta resistencia dieléctrica del vidrio templado proporciona un rendimiento de aislamiento estable incluso en condiciones ambientales severas.

Las características incluyen:

Frecuencia de alta potencia soportar voltaje
Excelente rendimiento de impulso de relámpago
Tensión de interferencia de radio baja (RIV)
Resistencia fuerte de la contaminación
Opciones de distancia de fuga larga

Adecuado para:

Zonas costeras
Regiones del desierto
Zonas de contaminación industrial
Climas tropicales
Líneas de transmisión de gran altitud

Preguntas frecuentes sobre el aislador de suspensión

1. ¿Qué clasificaciones mecánicas están disponibles?

Los grados comunes incluyen 70kN, 100kN, 120kN, 160kN, 210kN, 240kN, 300kN, 420kN, y 550kN.


¿Puede suministrar aisladores según las normas IEC?

Sí. Fabricamos aisladores de suspensión de acuerdo con IEC, ANSI, GB y otras normas internacionales.


3. ¿Qué conexiones de ajuste están disponibles para aisladores de suspensión?

Los aisladores de suspensión de vidrio se pueden suministrar con diferentes tipos de accesorios según los requisitos de la utilidad y los diseños de la línea de transmisión, que incluyen:

Conexión de bola y zócalo
Conexión de horquilla y lengua
Conexión del zócalo y de la horquilla
Conexión doble de la bola
Diseños especiales del OEM

Los accesorios de bola y enchufe que cumplen con los estándares IEC son la configuración más utilizada para líneas de transmisión en todo el mundo.

¿Qué documentos deben solicitar los contratistas EPC antes de comprar aisladores de suspensión?
Para licitaciones internacionales y proyectos EPC, los compradores deben solicitar:

Ficha técnica
Informes de prueba de tipo IEC
Informes de prueba de rutina
Informes de prueba de carga que fallan mecánicos
Informes de prueba de la galvanización
Certificados de la calidad de la fábrica
Certificación ISO 9001
Informes de inspección de terceros (SGS, BV, TÜV, etc.)
Documentación del proceso de fabricación
Listas de referencia del proyecto

Perfil de empresa

¿Quiénes somos?

NooaElectric Co., Ltd.-fabricante de cristal eléctrico profesional chino de los aisladores con21 ExperienciaAbarcando un área de70.000 metros cuadrados, Y el área de la construcción es 50.000 metros cuadrados. HayMás de 200 empleados, incluyendo 25 técnicos.La capacidad de producción 3500000 pedazos por año, y ahora poniendo el nuevo horno y las líneas hasta10500000 pedazos por año. Nos hemos especializado en la investigación y desarrollo de los últimos aisladores funcionales de alta resistencia de la transmisión del vidrio y de poder, que es el proveedor calificado para State Grid Corporation de China y Southern State Grid Corporation de China, y es una unidad participante de formulación estándar del producto del comité estándar del aislador eléctrico nacional.


glass insulators manufacturer


¿Qué tenemos?

Certificados e informes:INTERTK, SGS, certificados de la BV, tipo certificado de prueba.

Aisladores eléctricos principales:Aislador de vidrio de tipo estándar(U40)Por ctv175)/U70 (Por ctv254, Ps70e)/u120/u160/u210/u300,Aisladores de vidrio de tipo anticontaminación(U120bp/u160bsp/u210bp),Tipo aerodinámico aisladores eléctricos de cristal(Ug70bsa/u100bsa/u120bla), tipo aisladores eléctricos del multi-paraguas, tipo aisladores de cristal de la línea eléctrica de los tierra-alambres (u70cn/u100cn/u120c), aislador del poste para la línea, aislador del vidrio del perno. Los productos se utilizan principalmente para aislamiento de líneas de transmisión, suspensión, soporte, conductores de tensión. Se dividen en 5 series principales: El aislador de vidrio de tipo estándar 40-550kn, aisladores de vidrio de tipo resistente a la suciedad 70-420kn, aisladores eléctricos de vidrio de tipo aerodinámico 120-300kn, aisladores eléctricos de tipo multi-paraguas 120-300kn y aisladores de alto voltaje de tipo circuito de tierra, capaz de ser utilizado para voltaje de línea de 10kv ~ 1000kv.


nooa electric INSULATOR


Tecnología de núcleo:

Equipo de la automatización: Alimentación completamente automática de Siemens, sellado, igualación de la temperatura, moderando, sistema de control caliente y frío del choque.
Modelo independiente del producto: U160BP/146/380/450, U160BP/155/380/450, U210BP/170/420/550 y U300BP/195/420/550.
Advanced Klin: el sistema de control de hornos de nueva generación de Alemania, equipado con sensores y actuadores completamente nuevos, y equipado con un sistema de procesamiento por lotes automático de alta precisión.
Calificación: Pasó la calidad, el medio ambiente y la certificación del sistema de salud ocupacional y obtuvo una serie de patentes de invención.


Objetivo:

Ser el mayor fabricante de aisladores de vidrio del mundo.

Certificados Aisladores de vidrio

¿Son u fábrica de aisladores de vidrio templado o empresa comercial?
Fábrica líder de aisladores de vidrio templado de China con certificados IEC e ISO. Fundada en 2002.
¿Cuáles son sus principales aislantes de energía?
Aisladores eléctricos de línea eléctrica (aisladores de vidrio de disco 40kn-550kn, aisladores de porcelana, aisladores compuestos), los accesorios y hardwares de todo tipo para aplicaciones de alto voltaje y productos relacionados están disponibles.
¿Puedo obtener algunas muestras de aisladores de vidrio?
Sí, la orden de muestra del aislador de vidrio powerline está disponible para el control de calidad y la prueba de mercado.
¿Cuáles son sus condiciones de pago?
Aceptamos generalmente toda clase de condiciones de pago, T/T, L/C, Western Union.
¿Cómo puede controlar la calidad del aislante de su línea de alimentación de vidrio?
Para cada proceso de producción de aisladores de vidrio, tenemos un sistema de control de calidad completo para la composición química, propiedades físicas y eléctricas. Después de la producción, todos los aisladores de la línea eléctrica de cristal seránProbadoSegún estándares del IEC, y los informes de prueba ex-fábrica serán enviados junto con documentos del envío.
¿Su empresa acepta la personalización?
Aceptamos servicio del OEM.
¿Cuáles son sus términos de garantía?
Ofrecemos 24 meses de términos de garantía.
¿Tiene aisladores eléctricos de vidrio en stock?
Depende de su solicitud, tenemos modelos estándar (CTV254 y CTV175, U40B U70B U120B U160BL U240B U300B) en stock y enviar dentro de 1 mes. Algún producto especial y orden grande serán producidos nuevamente según su orden.
