Aislador de cristal de alto voltaje de PSD70E, Nooe eléctrico

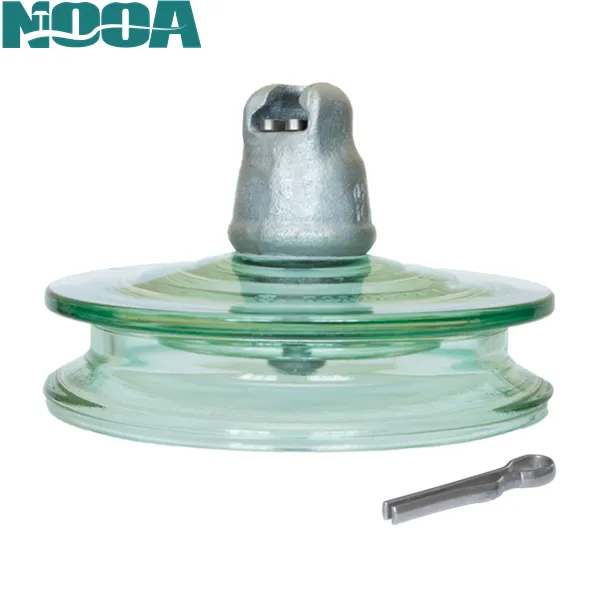

Aislador de vidrio de alto voltaje PSD70E
Aislador de vidrio de alto voltaje PSD70E
Aislador de vidrio de alto voltaje PSD70E

Aislador de vidrio de alto voltaje PSD70E

Aislador de vidrio PSD70EEs un aislador de vidrio de suspensión de tapa y pasador con un perfil de doble cobertizo (doble falda) con una distancia de fuga extendida. Se diseña para el aislamiento y la cerradura mecánica de conductores en líneas de transmisión de arriba de poder y en unidades de distribución de centrales eléctricas y de subestaciones con los voltajes ca que exceden 1000 V. y el aislador de PSD70E se adapta idealmente para la operación en áreas con la contaminación ambiental pesada (zonas industriales, zonas costeras, y regiones agrícolas). Nuestro aislante de vidrio Nooe Electric cumple con los requisitos de GOST.

Consulta ahora
Correo electrónico
  • Detalles del producto
  • Empresa
  • Preguntas frecuentes

Aislador de suspensión de vidrio PSD-70E

El aislador de cristal de PSD70E es un disco-tipo aislador de la suspensión con una trayectoria extendida de la salida (diseño de la doble-vertida), previsto para el aislamiento y la ayuda de conductores en las líneas de transmisión de arriba de poder y en el dispositivo de distribución de las centrales eléctricas y de las subestaciones de la CA que actúan en los voltajes que exceden 1000 V.

Gracias a su perfil de doble cobertizo, el aislante PSD70E es ideal para su uso en áreas con altos niveles de contaminación (como zonas industriales, regiones costeras y áreas agrícolas).

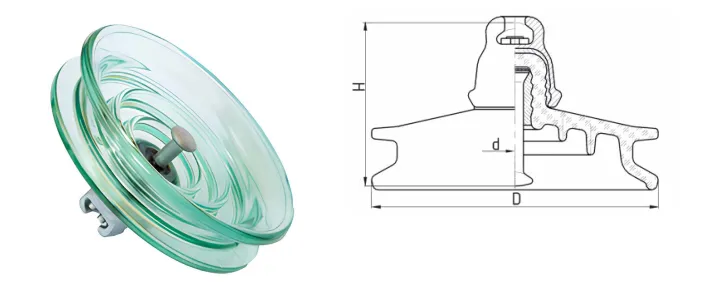

PSD-70E Glass Suspension Insulator

Aplicación:
El PSD-70E aislante se utiliza para la suspensión aislante de conductores y cables de protección contra rayos en:
-Líneas aéreas de transmisión de energía con voltajes de 6-500 kV
-Astilleros exteriores de subestaciones de alta tensión
Áreas con altos niveles de contaminación atmosférica

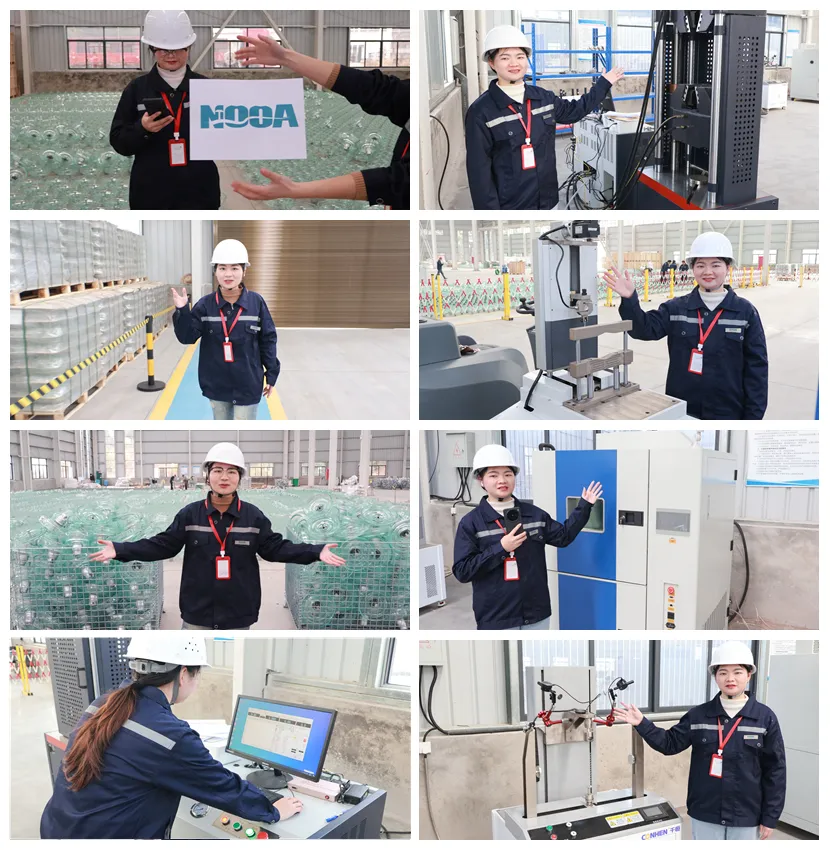

psd 70e glass insulators-NOOA ELECTRIC


Ventajas:
-Resistencia mejorada a la contaminación
-Costilla adicional en la parte superior del "disco" de vidrio
-Capacidad para ensamblar cuerdas de varias longitudes
-Alta resistencia a cargas mecánicas


ПСД70Е (modelo)
 212W
 112W
Carga que falla mecánica especificada, kN
 70
Carga de falla mecánica especificada del aislador residual, kN
 56
Diámetro de covertido D, mm
 270
Espaciamiento/Altura estructural H, mm
 127
 146
Distancia de fuga, mm
 411
Acoplamiento de bola y zócalo tamaño D, mm
 16
Tensión de punción en medio aislante, kV
 130
Tensión de resistencia de frecuencia de potencia (seca), kV
 75
Tensión de resistencia de frecuencia de potencia (húmeda), kV
 45
Impulso soportar tensión, kV
 105/105
Tensión nominal a nivel de interferencia de radio admisible, dB/kV
 60/20 86/25
Masa/peso, kg
 4,6

Embalaje de la exportación

El eléctrico de NooaEspecialEmbalaje de la exportación:Cajas de madera contrachapadaLona impermeable resistente de la espuma de EPE
psd 70e packing
 Paso 1: Inspección y montaje

Aisladores de vidrio individuales que han pasado rigurosas inspecciones de calidad, ensamblados con éxito en una cadena y listos para el embalaje.


transmission line insulators
 Paso 2: Amortiguación y protección

Envuelto en hojas gruesas de espuma EPE para ofrecer una amortiguación completa y proteger los discos de vidrio del impacto.

suspension type insulator
 Paso 3: Carga de cajas
Cargado cuidadosamente en robustas cajas de madera contrachapada de exportación, diseñadas para una colocación cómoda y segura.
suspension insulator string
 Paso 4: Sellado y flejado
Las cajas de la madera contrachapada sellaron y reforzaron con el flejado resistente para resistir la vibración durante tránsito de larga distancia.
suspension disc insulator
Paso 5: Manipulación y transferencia
Las carretillas elevadoras transfieren cuidadosamente las cajas de madera contrachapada empaquetadas al área de preparación para la preparación del envío.
insulators string
 Paso 6: Carga de camiones
Las cajas se cargan sistemáticamente en camiones pesados, lo que garantiza una distribución equilibrada del peso.
suspension insulator string packing
 Paso 7: Aseguramiento de la carga
Las correas de amarre de alta resistencia se aplican para asegurar firmemente todas las cajas de madera contrachapada para evitar el movimiento durante el transporte.
suspension insulator string shipping
 Paso 8: Protección contra el clima y envío
Cubierto con lonas impermeables de alta resistencia en Nooa Electric para proteger contra los elementos climáticos durante la entrega al sitio de destino.

Aislador de vidrio templado Exposiciones y clientes

Glass Electrical Insulators Glass Electrical Insulators

Preguntas frecuentes (FAQ)

¿Qué significa la designación "PSD70E"?
La designación del modelo se descodifica de la siguiente manera:
P-Tipo de suspensión;
S-Material de aislamiento de vidrio;
D-Perfil de doble cobertizo/doble falda;
70-Carga mínima de fallo mecánico en kilonewtons (70 kN);
E-Índice de iteración de modificación/diseño.

¿Cuál es la principal diferencia entre los aisladores PSD70E y PS70E?
El aislador PSD70E presenta un diseño de doble cobertizo (dos faldones exteriores), que proporciona una distancia de fuga significativamente mayor en comparación con el aislador aerodinámico estándar o PS70E de perfil estándar. PSD70E se dirige específicamente para los ambientes de la alto-contaminación (niveles de la gravedad de la contaminación III-V).

¿Para qué condiciones climáticas son adecuados los aisladores PSD70E?
Los aisladores se fabrican en la versión climática UHL1 según GOST 15150. Esto significa que están diseñados para el funcionamiento al aire libre en zonas de clima templado y frío, soportando temperaturas de funcionamiento de-60 °C a 45 °C.

4. ¿Qué normas cumplen sus aisladores?
Nuestros aisladores de vidrio PSD70E cumplen totalmente con GOST 6490-2017 ("Aisladores de disco de suspensión de línea"), así como con la norma internacional IEC 60383. Los informes de pruebas de tipo y los certificados de conformidad están disponibles bajo petición.

¿Cuál es la distancia de fuga de PSD70E y por qué es importante?
La distancia de fuga del aislante PSD70E es de al menos 410mm (dependiendo del dibujo específico). Una distancia de fuga más larga mejora la resistencia del aislador a las corrientes de fuga y a las descargas eléctricas durante la lluvia, la niebla, las heladas o la contaminación superficial pesada.

¿Cómo se empaquetan los aisladores PSD70E para el envío?
Los aisladores se ensamblan en cuerdas (típicamente 6-7 unidades) o se empaquetan en cajas/paletas de madera resistentes, reforzadas con flejes de acero y película protectora. El embalaje garantiza un transporte marítimo, ferroviario y por carretera seguro.
Perfil de empresa

¿Quiénes somos?

NooaElectric Co., Ltd.-fabricante de cristal eléctrico profesional chino de los aisladores con21 ExperienciaAbarcando un área de70.000 metros cuadrados, Y el área de la construcción es 50.000 metros cuadrados. HayMás de 200 empleados, incluyendo 25 técnicos.La capacidad de producción 3500000 pedazos por año, y ahora poniendo el nuevo horno y las líneas hasta10500000 pedazos por año. Nos hemos especializado en la investigación y desarrollo de los últimos aisladores funcionales de alta resistencia de la transmisión del vidrio y de poder, que es el proveedor calificado para State Grid Corporation de China y Southern State Grid Corporation de China, y es una unidad participante de formulación estándar del producto del comité estándar del aislador eléctrico nacional.


glass insulators manufacturer


¿Qué tenemos?

Certificados e informes:INTERTK, SGS, certificados de la BV, tipo certificado de prueba.

Aisladores eléctricos principales:Aislador de vidrio de tipo estándar(U40)Por ctv175)/U70 (Por ctv254, Ps70e)/u120/u160/u210/u300,Aisladores de vidrio de tipo anticontaminación(U120bp/u160bsp/u210bp),Tipo aerodinámico aisladores eléctricos de cristal(Ug70bsa/u100bsa/u120bla), tipo aisladores eléctricos del multi-paraguas, tipo aisladores de cristal de la línea eléctrica de los tierra-alambres (u70cn/u100cn/u120c), aislador del poste para la línea, aislador del vidrio del perno. Los productos se utilizan principalmente para aislamiento de líneas de transmisión, suspensión, soporte, conductores de tensión. Se dividen en 5 series principales: El aislador de vidrio de tipo estándar 40-550kn, aisladores de vidrio de tipo resistente a la suciedad 70-420kn, aisladores eléctricos de vidrio de tipo aerodinámico 120-300kn, aisladores eléctricos de tipo multi-paraguas 120-300kn y aisladores de alto voltaje de tipo circuito de tierra, capaz de ser utilizado para voltaje de línea de 10kv ~ 1000kv.


nooa electric INSULATOR


Tecnología de núcleo:

Equipo de la automatización: Alimentación completamente automática de Siemens, sellado, igualación de la temperatura, moderando, sistema de control caliente y frío del choque.
Modelo independiente del producto: U160BP/146/380/450, U160BP/155/380/450, U210BP/170/420/550 y U300BP/195/420/550.
Advanced Klin: el sistema de control de hornos de nueva generación de Alemania, equipado con sensores y actuadores completamente nuevos, y equipado con un sistema de procesamiento por lotes automático de alta precisión.
Calificación: Pasó la calidad, el medio ambiente y la certificación del sistema de salud ocupacional y obtuvo una serie de patentes de invención.


Objetivo:

Ser el mayor fabricante de aisladores de vidrio del mundo.

Certificados Aisladores de vidrio

¿Son u fábrica de aisladores de vidrio templado o empresa comercial?
Fábrica líder de aisladores de vidrio templado de China con certificados IEC e ISO. Fundada en 2002.
¿Cuáles son sus principales aislantes de energía?
Aisladores eléctricos de línea eléctrica (aisladores de vidrio de disco 40kn-550kn, aisladores de porcelana, aisladores compuestos), los accesorios y hardwares de todo tipo para aplicaciones de alto voltaje y productos relacionados están disponibles.
¿Puedo obtener algunas muestras de aisladores de vidrio?
Sí, la orden de muestra del aislador de vidrio powerline está disponible para el control de calidad y la prueba de mercado.
¿Cuáles son sus condiciones de pago?
Aceptamos generalmente toda clase de condiciones de pago, T/T, L/C, Western Union.
¿Cómo puede controlar la calidad del aislante de su línea de alimentación de vidrio?
Para cada proceso de producción de aisladores de vidrio, tenemos un sistema de control de calidad completo para la composición química, propiedades físicas y eléctricas. Después de la producción, todos los aisladores de la línea eléctrica de cristal seránProbadoSegún estándares del IEC, y los informes de prueba ex-fábrica serán enviados junto con documentos del envío.
¿Su empresa acepta la personalización?
Aceptamos servicio del OEM.
¿Cuáles son sus términos de garantía?
Ofrecemos 24 meses de términos de garantía.
¿Tiene aisladores eléctricos de vidrio en stock?
Depende de su solicitud, tenemos modelos estándar (CTV254 y CTV175, U40B U70B U120B U160BL U240B U300B) en stock y enviar dentro de 1 mes. Algún producto especial y orden grande serán producidos nuevamente según su orden.
