El aislante de vidrio templado se utilizan en alta tensión, ultra-alta tensión ac y dc línea de transmisión para aislar y colgar alambre. El aislador de cristal endurecido suspensión del disco 120kN es un aislador de alta resistencia usado en líneas medias y de alto voltaje de la transmisión y de la distribución. Está diseñado para proporcionar un excelente aislamiento eléctrico y rendimiento mecánico en diversas condiciones ambientales. Con una carga mecánica clasificada de 120kN, asegura la operación estable y segura incluso bajo tensión pesada y tiempo duro.
Consulta ahora
Correo electrónico
  • Detalles del producto
  • Empresa
  • Preguntas frecuentes
Tipo básico Figura no. Carga que falla mecánica mínima (kn) Diámetro nominal d(mm) Espaciamiento nominal p (milímetro) Distancia de fuga nominal (mm) Acoplamiento estándar Tensión de resistencia de frecuencia de potencia húmeda (kv) Impulso de rayo seco soportar voltaje (kv) Tensión de punción de frecuencia de potencia (kv) Voltaje de interferencia de radio (μ v) 10kv 1mhz Prueba visual p/c kv de la corona Voltaje de arco eléctrico de la frecuencia del poder Voltaje de punción de impulso (p.u) Peso neto (kg)
Ug70b146/450h (u70blp) 4-6 70 280 146 450 16 50 125 130 50 18/22 0,12 s/20ka 2,8 5,8
Ug70b146/550h (u70blp1) 4-6 70 320 146 550 16 55 140 130 50 18/22 0,12 s/20ka 2,8 9,2
Ug100b146/450h (u100blp) 4-6 100 280 146 450 16 50 125 130 50 18/22 0,12 s/20ka 2,8 5,8
Ug100b146/550h (u100blp1) 4-6 100 320 146 550 16 55 140 130 50 18/22 0,12 s/20ka 2,8 9,2
Ug120b146/450h (u120blp) 4-6 120 280 146 450 16 50 125 130 50 18/22 0,12 s/20ka 2,8 5,8
Ug120b146/550h (u120blp1) 4-6 120 320 146 550 16 55 140 130 50 18/22 0,12 s/20ka 2,8 9,2
Ug160b155/450h(u160bmp) 4-6 160 280 155 450 20 50 125 130 50 18/22 0,12 s/20ka 2,8 7,1
Ug160b170/450h(u160mp1) 4-6 160 280 170 450 20 50 125 130 50 18/22 0,12 s/20ka 2,8 7,2
Ug160b170/550h(u160blp) 4-6 160 320 170 550 20 55 140 130 50 18/22 0,12 s/20ka 2,8 9,6
Ug160b155/550h(u160blp1) 4-6 160 320 155 550 20 55 140 130 50 18/22 0,12 s/20ka 2,8 9,5
Ug210b170/550h(u210bp) 4-6 210 320 170 550 20 55 140 130 50 18/22 0,12 s/20ka 2,8 10,2
Ug240b170/550h(u240bp) 4-6 240 320 170 550 20/24 55 140 130 50 18/22 0,12 s/20ka 2,8 10,2
Ug300b195/635h (u300bp) 4-6 300 380 195 635 24 60 155 130 50 18/22 0,12 s/20ka 2,8 14,5
Ug300b195/690h (u300bp1) 4-6 300 390 195 690 24 60 155 130 50 18/22 0,12 s/20ka 2,8 15
Ug300b195/550h (u300bp2) 4-6 300 340 195 550 24 55 140 130 50 18/22 0,12 s/20ka 2,8 12,5
Ug420b205/602h (u420bp) 4-6 420 300 205 620 28 55 140 140 50 18/22 0,12 s/20ka 2,8 15,8

Nota:

1. el modelo del producto está de acuerdo con gb/t 7253-2005 y jb/t 9683-2012 (iec60305:1995, mod). El producto del grado de la fuerza 420kn contiene el grado de la fuerza 400kn, y el producto del grado de la fuerza 550kn contiene el grado de la fuerza 530kn.

2. la estructura de la conexión está de acuerdo con gb/t 4056-2008 (iec60120: 1984, mod) y bs 3288 parte.

3. de acuerdo con la solicitud del cliente, el pasador de bloqueo puede ser w-pin o r-pin. A menos que se especifique lo contrario, u70 ~ u120 adopta w pin, y otros usos r pin.

El aislador de cristal endurecido suspensión del disco 120kN es ideal para las líneas de transmisión de alto voltaje, ofreciendo fuerza, aislamiento, y durabilidad excepcionales. Hecho del vidrio templado de alta calidad, asegura funcionamiento confiable, vida útil larga, y mantenimiento fácil bajo diversas condiciones ambientales. Elección perfecta para aplicaciones de línea eléctrica de 66-220kV.


Aplicaciones del aislador de vidrio templado de suspensión de disco 120KN:

  • 66kV a 220kV líneas de transmisión y distribución
  • Suspensión y cuerdas aislantes de tensión
  • Conexiones de subestación
  • Entornos hostiles como zonas costeras, industriales o desérticas

Certificados e informes de los aisladores de vidrio endurecido

33kV glass electrical insulators ISO

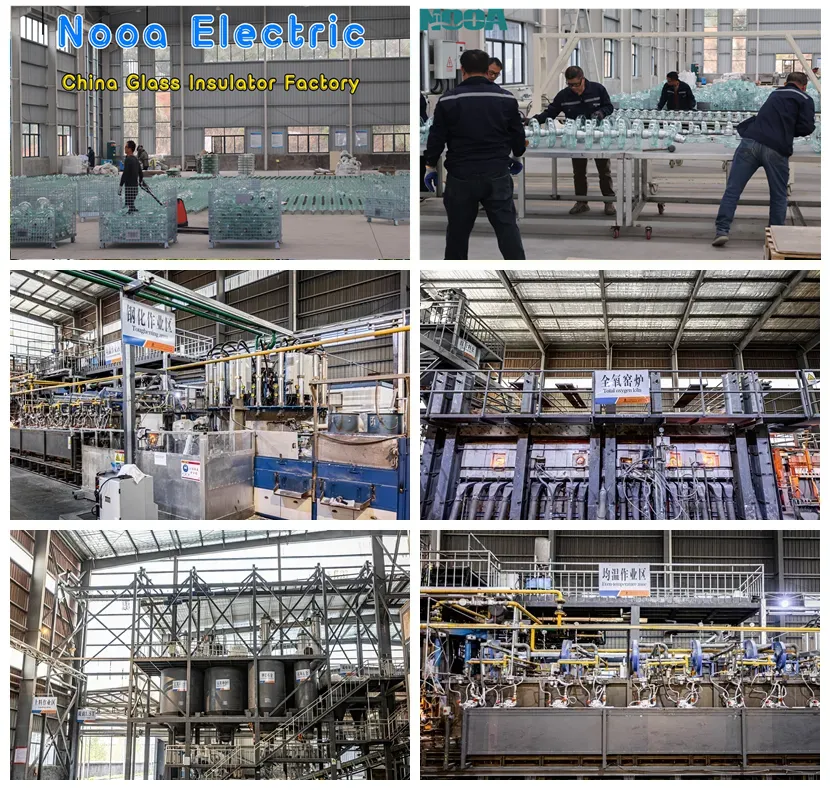

Fábrica de alto voltaje del aislador

33kV glass electrical insulators factory

33kV glass electrical insulators Packing

33kV glass electrical insulators stock

Embalaje de los aisladores de cristal

33kV glass electrical insulators packing

Aislador de vidrio templado Exposiciones y clientes

33kV glass electrical insulators Russia exhibitionGlass Insulators
Perfil de empresa

¿Quiénes somos?

Electric Co., Ltd.-fabricante eléctrico profesional chino de los aisladores con21 ExperienciaAbarcando un área de70.000 metros cuadrados, Y el área de la construcción es 50.000 metros cuadrados. HayMás de 200 empleados, incluyendo 25 técnicos.La capacidad de producción 3500000 pedazos por año, y ahora poniendo el nuevo horno y las líneas hasta10500000 pedazos por año. Nos hemos especializado en la investigación y desarrollo de los últimos aisladores funcionales de alta resistencia de la transmisión del vidrio y de poder, que es el proveedor calificado para State Grid Corporation de China y Southern State Grid Corporation de China, y es una unidad participante de formulación estándar del producto del comité estándar del aislador eléctrico nacional.


¿Qué tenemos?

Certificados e informes:INTERTK, SGS, certificados de la BV, tipo certificado de prueba.

Aisladores eléctricos principales:Aislador de vidrio de tipo estándar(U40)Información sobre ctv175)/U70 (Información sobre ctv254, Ps70e)/u120/u160/u210/u300,Aisladores de vidrio de tipo anticontaminación(U120bp/u160bsp/u210bp),Tipo aerodinámico aisladores eléctricos de cristal(Ug70bsa/u100bsa/u120bla), tipo aisladores eléctricos del multi-paraguas, tipo aisladores de cristal de la línea eléctrica de los tierra-alambres (u70cn/u100cn/u120c), aislador del poste para la línea, aislador del vidrio del perno. Los productos se utilizan principalmente para aislamiento de líneas de transmisión, suspensión, soporte, conductores de tensión. Se dividen en 5 series principales: el aislador de vidrio de tipo estándar 40-550kn, aisladores de vidrio de tipo resistente a la suciedad 70-420kn, aisladores eléctricos de vidrio de tipo aerodinámico 120-300kn, aisladores eléctricos de tipo multi-paraguas 120-300kn y aisladores de alto voltaje de tipo circuito de tierra, capaz de ser utilizado para voltaje de línea de 10kv ~ 1000kv.


Tecnología de núcleo:

Equipo de la automatización: Alimentación completamente automática de Siemens, sellado, igualación de la temperatura, temple, sistema de control caliente y frío del choque.
Modelo independiente del producto: U160BP/146/380/450, U160BP/155/380/450, U210BP/170/420/550 y U300BP/195/420/550.
Advanced Klin: el sistema de control de hornos de nueva generación de Alemania, equipado con sensores y actuadores completamente nuevos, y equipado con un sistema de procesamiento por lotes automático de alta precisión.
Calificación: Pasó la calidad, el medio ambiente y la certificación del sistema de salud ocupacional y obtuvo una serie de patentes de invención.


Objetivo:

Ser el mayor fabricante de aisladores de vidrio del mundo.

Certificados de aisladores eléctricos

¿Es u la fábrica de aisladores eléctricos o la empresa comercial?
Fábrica eléctrica principal de los aisladores de China fundada en 2002
¿Cuáles son sus principales aislantes de energía?
Aisladores eléctricos Powerline (aisladores de vidrio, aisladores de porcelana, aisladores compuestos), los accesorios y hardwares de todo tipo para aplicaciones de alto voltaje y productos relacionados.
¿Puedo obtener algunas muestras de aisladores de vidrio?
Sí, la orden de muestra del aislador de vidrio powerline está disponible para el control de calidad y la prueba de mercado.
¿Cuáles son sus condiciones de pago?
Aceptamos generalmente toda clase de condiciones de pago, T/T, L/C, Western Union.
¿Cómo puede controlar la calidad del aislante de su línea de alimentación de vidrio?
Para cada proceso de producción de aisladores de vidrio, tenemos un sistema de control de calidad completo para la composición química, propiedades físicas y eléctricas. Después de la producción, todos los aisladores de vidrio de la línea de alimentación se probarán de acuerdo con las normas relacionadas, y los informes de prueba en fábrica se enviarán junto con los documentos de envío.
¿Su empresa acepta la personalización?
Aceptamos servicio del OEM.
¿Cuáles son sus términos de garantía?
Ofrecemos 24 meses de términos de garantía.
¿Tiene aisladores eléctricos de vidrio en stock?
Depende de su solicitud, tenemos modelos estándar (CTV254 y CTV175, U40B U70B U120B U160BL U240B U300B) en stock. Algún producto especial y orden grande serán producidos nuevamente según su orden.
