Types d'isolateurs haute tension
Les isolateurs à haute tension sont des composants essentiels du système de transmission d'énergie électrique, conçus pour supporter et isoler les conducteurs à haute tension. Voici un aperçu des principaux types d'isolateurs utilisés pour les applications à haute tension:

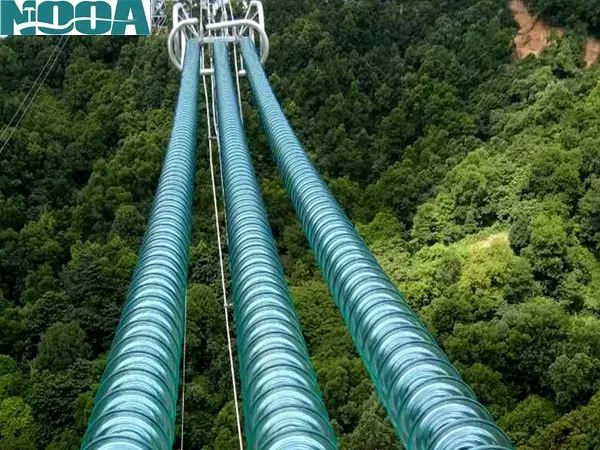

1. Isolateurs de suspension
Description:Les isolateurs de suspension sont l'option la plus utilisée dans les lignes de transmission à haute tension.TDes isolateurs de hese sont principalement utilisés pour le milieu aux lignes de transmission à haute tension. Ils se composent de plusieurs disques en porcelaine reliés en série par des liens métalliques.
Fonction:Ils supportent les conducteurs et les isolent des structures de soutien, augmentant efficacement la tension globale de flashover lorsqu'ils sont disposés en série.
Gamme de tension:Généralement utilisé pour des tensions de 33 kV à plusieurs centaines de kV.
Caractéristiques:
Conception de disque modulaire
Plusieurs unités connectées en chaînes
Convient pour des tensions supérieures à 33kV
Remplacement facile des unités endommagées
Applications:
Lignes de transmission longue distance
Projets de réseau de services publics
Paquets de transmission EPC
Des isolateurs en verre de suspension de disque sont fréquemment choisis parce que des unités endommagées sont facilement identifiées visuellement.
2. Isolateurs de contrainte
Description: Également connus sous le nom d'isolateurs de tension, ils sont conçus pour absorber la tension dans les conducteurs, en particulier dans les zones où les lignes changent de direction ou aux impasses.
Construction: Composées de disques en porcelaine reliés par des maillons métalliques, elles assurent à la fois l'isolation et la résistance mécanique.
Application: Utilisé généralement dans le milieu aux lignes de transmission à haute tension.
3.Isolateurs de poteau
Description: Il s'agit d'un seul morceau solide de porcelaine ou de verre monté sur une base métallique.
Avantages: Ils ont l'excellente force mécanique et la capacité élevée de tension de flashover.
Utilisation: Largement utilisé dans les sous-stations et pour les applications nécessitant une isolation des structures de support, adapté aux tensions de 11 kV à plusieurs centaines de kV.
Les avantages comprennent:
Design compact
Haute résistance mécanique
Forte performance en porte-à-faux
Les demandes comprennent:
Systèmes de support de barre omnibus
Equipement de commutation
Sous-stations
Systèmes de transmission compacts
4.Isolateurs longue tige
Conçu pour résister aux contraintes mécaniques et électriques, ceux-ci se composent d'une longue tige de porcelaine fournissant un chemin de courant continu du conducteur à la tour.
Avantages: Ils offrent une résistance mécanique et des performances de pollution supérieures, ce qui les rend idéaux pour les applications à très haute tension (EHV) et à ultra-haute tension (UHV).
5.Isolateurs composites
Également connus sous le nom d'isolateurs en polymère ou en caoutchouc, ils sont plus légers et plus petits que les isolateurs traditionnels en verre ou en porcelaine.
Avantages: Ils résistent à l'accumulation de poussière et ont une résistance mécanique plus élevée, ce qui les rend adaptés aux conditions météorologiques extrêmes.
Limitations: Cependant, ils peuvent se détériorer sous une chaleur excessive due à une surintensité ou à des défauts.
6.Isolateurs en verre
Description: Fabriqués à partir de verre trempé de haute qualité, ces isolateurs peuvent supporter des contraintes mécaniques et thermiques importantes tout en résistant à une tension électrique élevée.
Caractéristiques: Ils comprennent souvent des revêtements supplémentaires pour améliorer les propriétés hydrophobes, améliorant les performances dans les environnements contaminés.
Les isolants haute tension jouent un rôle essentiel pour assurer une transmission de puissance sûre et efficace. Le choix de l'isolant dépend de divers facteurs, notamment le niveau de tension, les conditions environnementales et les exigences mécaniques. Les matériaux couramment utilisés comprennent la porcelaine, le verre et les polymères composites, chacun offrant des avantages uniques adaptés à différentes applications dans le réseau électrique.
Matériaux utilisés dans les isolateurs haute tension
Le verre, la porcelaine et les matériaux composites dominent les systèmes de transmission modernes.

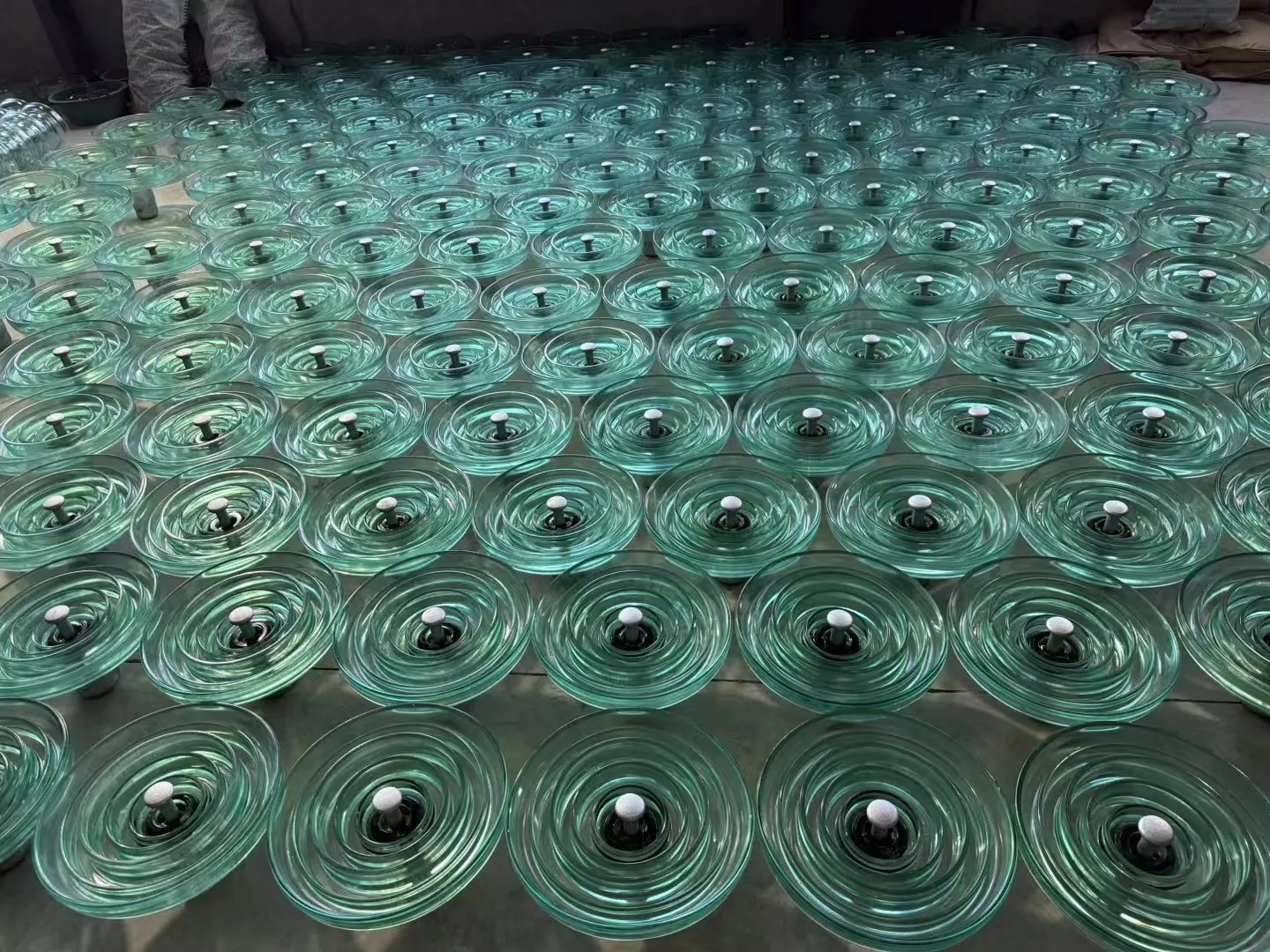

1. isolateurs de verre trempé
Avantages:
Résistance diélectrique élevée
Caractéristique auto-éclatement révèle des défauts internes
Forte résistance au vieillissement
Excellente transparence pour l'inspection
Les isolateurs à disque en verre restent très populaires dans les projets de services publics internationaux en raison des faibles exigences de maintenance et de la longue durée de vie.
Noaa électriqueFabrique des isolateurs en verre trempé haute tension pour les projets de transmission nécessitant des performances mécaniques et électriques fiables.

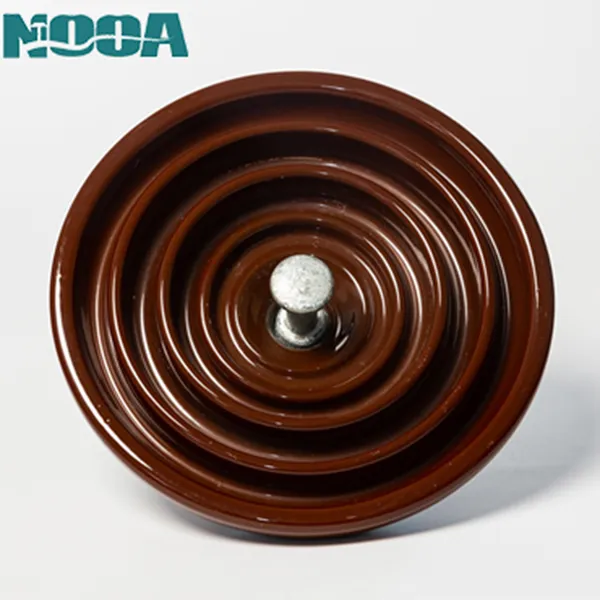

2. isolateurs de porcelaine
Avantages:
Processus de fabrication mature
Performance stable
Forte résistance chimique
Limitations:
Un poids plus élevé
Défauts internes cachés potentiels
3. Isolateurs composites
Avantages:
Léger
Haute résistance à la pollution
Conception flexible
Limitations:
Différentes caractéristiques de vieillissement par rapport au verre et à la porcelaine
FAQ sur les isolateurs haute tension
1. à quoi servent les isolateurs à haute tension?
Les isolateurs à haute tension isolent électriquement les conducteurs des structures mises à la terre tout en supportant des charges mécaniques dans les systèmes de transmission.
2.Quel type d'isolant est le plus couramment utilisé dans les lignes de transmission?
Les isolateurs de suspension sont les plus utilisés car ils peuvent être assemblés en cordes pour différents niveaux de tension.
3. pourquoi les isolateurs de disque de verre sont-ils populaires pour les projets de services publics?
Les isolateurs à disque en verre permettent une détection visuelle facile des dommages et offrent d'excellentes performances électriques à long terme.
4. comment les entrepreneurs EPC choisissent-ils les isolateurs de ligne de transmission?
Ils évaluent généralement les exigences de tension, la résistance mécanique, les conditions environnementales, les normes de conformité et la capacité des fournisseurs.
5. quel matériau isolant fonctionne le mieux dans les environnements pollués?
Les isolants composites présentent souvent de fortes performances dans les zones fortement polluées en raison de leurs caractéristiques hydrophobes.
6. Quelles normes sont importantes pour les appels d'offres internationaux?
Les normes IEC et ANSI sont généralement requises dans les spécifications de projet d'utilité et EPC.
