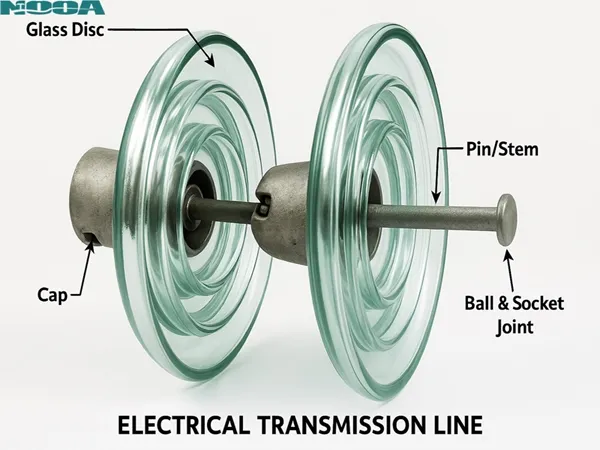

¿Por qué los aisladores de suspensión eléctrica tienen forma de disco?
Aislador del disco de la suspensión del poderTienen forma de disco debido a una combinación de consideraciones de diseño eléctricas, mecánicas y ambientales:
Mayor distancia de fuga: la forma del disco crea una trayectoria más larga a lo largo de la superficie (distancia de fuga), lo que dificulta la fuga de corriente eléctrica. Múltiples discos en una cadena extienden aún más este camino, acomodando niveles de voltaje más altos al agregar más discos.
1. vertiendo del agua: El diseño del disco permite que el agua de lluvia gotee de los bordes, previniendo las películas continuas del agua que podrían conducir electricidad. Esto reduce las corrientes de fuga y mantiene la eficacia del aislamiento.
2. fuerza mecánica: los discos distribuyen la tensión mecánica uniformemente, apoyando el peso de líneas eléctricas mientras que soportan fuerzas ambientales como el viento. Su forma y disposición en cuerdas proporcionan flexibilidad y durabilidad.
Modularidad: Los discos se pueden apilar en serie, lo que permite niveles de aislamiento personalizables para diferentes voltajes. Esta modularidad ofrece escalabilidad rentable.
4. distribución del campo eléctrico: Los bordes redondeados minimizan la concentración del campo eléctrico, reduciendo el riesgo de descarga de corona y de pérdida o de daño de energía asociada.
Fabricación y resistencia a la contaminación: Los discos son más fáciles de moldear a partir de vidrio, con superficies lisas o crestas que resisten la acumulación de contaminación. Este diseño también ayuda a arrojar suciedad y contaminantes.
Estos factores aseguran colectivamente un aislamiento confiable, integridad estructural y longevidad en diversas condiciones ambientales.
Aquí hay algunas Q & A relacionadas que amplían el tema deAisladores de la línea eléctricaY su diseño:
Q1: ¿Por qué el vidrio y la cerámica se usan comúnmente para los aisladores?
R: El vidrio y la cerámica no son conductores, son resistentes a la intemperie y son mecánicamente robustos. Resiste corrientes superficiales de la salida, soporta altos voltajes, y resiste los estresores ambientales (radiación ULTRAVIOLETA, oscilaciones de temperatura, y contaminación). El vidrio también permite la inspección visual de grietas, mientras que la cerámica ofrece una resistencia mecánica superior.
P2: ¿Por qué no utilizar un solo aislante sólido en lugar de varios discos?
R: Un solo aislante sólido requeriría un tamaño imprácticamente grande para manejar altos voltajes. Los discos múltiples en una "cuerda" permiten la modularidad: cada disco añade el aislamiento (distancia de fuga), y los huecos de aire entre ellos interrumpen arcos eléctricos potenciales. Este diseño también es más ligero y más barato de fabricar.
P3: ¿Cómo se relaciona el voltaje con el número de discos en una cadena?
R: Cada disco normalmente maneja 10-15 kV, dependiendo del diseño. Por ejemplo:
Líneas de 11 kV: 1-2 discos.
Líneas de 230 kV: 12-15 discos.
Las líneas de mayor voltaje (por ejemplo, 500 kV) usan cadenas más largas (20 discos) para evitar descargas.
¿Por qué los aisladores de suspensión tienen forma de disco?
La forma del disco maximiza el rendimiento del aislamiento al tiempo que proporciona un fuerte soporte mecánico y flexibilidad para diferentes aplicaciones de voltaje.
Cuando los ingenieros diseñan aisladores de la línea de transmisión, deben resolver dos desafíos principales:
Evite que la electricidad se filtre del conductor a la torre.
Soportar cargas mecánicas pesadas de conductores, viento, hielo y tensión.
El diseño en forma de disco aborda con éxito ambos requisitos.
A diferencia de un simple aislante cilíndrico o esférico, un disco proporciona:
Mayor longitud de la ruta de fuga
Mejor derramamiento de agua de lluvia
Resistencia mejorada a la contaminación
Uso eficiente del material
Diseño de voltaje modular
Esta es la razón por la cual los aisladores de suspensión de disco se han convertido en el estándar global para redes de transmisión.
¿Cómo mejora la forma del disco el aislamiento eléctrico?
El perfil del disco aumenta la distancia de fuga y reduce el riesgo de flashover bajo condiciones contaminadas.
La corriente eléctrica busca naturalmente el camino más corto a tierra.
La forma del aislante influye en lo difícil que se vuelve ese camino.
1. Aumento de la distancia de Creepage
La parte inferior de cada disco crea una trayectoria superficial más larga.
En lugar de viajar directamente del conductor a la torre, la corriente de fuga debe seguir una ruta mucho más larga.
Los beneficios incluyen:
Corriente de fuga inferior
Mejor rendimiento de la contaminación
Aislamiento de clima húmedo mejorado
Riesgo reducido de flashover
Esto es particularmente importante en:
Entornos costeros
Regiones del desierto
Zonas de contaminación industrial
Climas de alta humedad
Distribución del voltaje 2.Better
La geometría curva ayuda a distribuir la tensión eléctrica de manera más uniforme a través de la superficie del aislante.
Los beneficios incluyen:
Concentración de campo eléctrico local reducida
Menor riesgo de descarga de corona
Fiabilidad mejorada del aislamiento
Vida de servicio extendida
La gestión adecuada del campo eléctrico es especialmente importante paraProyectos de transmisión de alto voltaje.
¿Por qué la forma del disco mejora la resistencia mecánica?
La estructura circular distribuye fuerzas mecánicas uniformemente y resiste las tensiones de flexión con eficacia.
Aisladores de transmisión experimentan carga mecánica constante de:
Peso del conductor
Presión del viento
Acumulación de hielo
Tensión de línea
Fuerzas de cortocircuito
Un disco distribuye naturalmente estas fuerzas alrededor de su circunferencia.
Las ventajas incluyen:
Mayor estabilidad estructural
Mejor distribución de carga
Concentración de estrés reducida
Resistencia al impacto mejorada
Esto hace que los aisladores de disco sean ideales para aplicaciones de suspensión.
Por ejemplo:

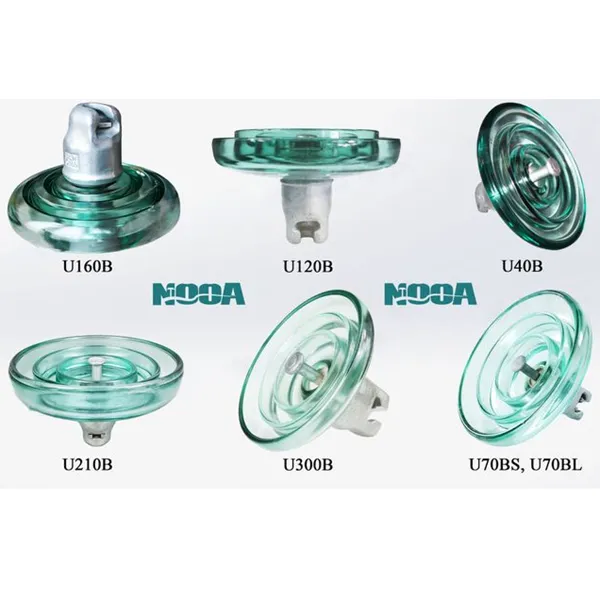

U70BS = 70 kN de resistencia mecánica

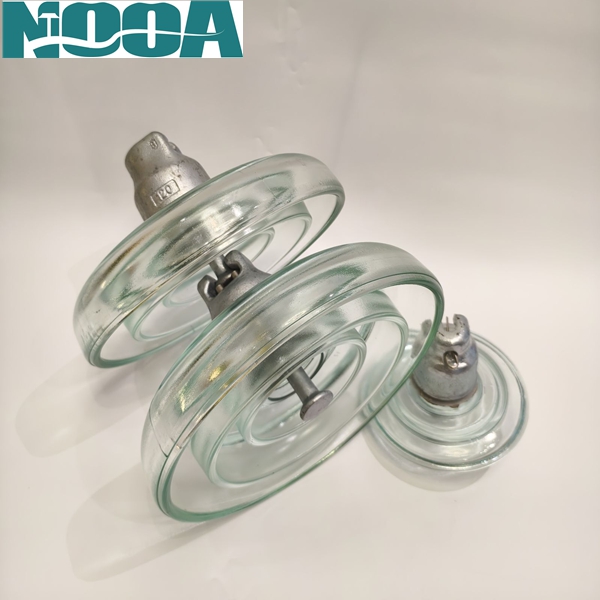

U120B = 120 kN resistencia mecánica
U160B = 160 kN de resistencia mecánica
El mismo principio de disco se puede escalar para diferentes requisitos de carga.
¿Cómo ayuda la forma del disco durante la lluvia?
El perfil del disco actúa como un paraguas, manteniendo partes de la superficie de aislamiento secas durante la lluvia.
Una de las mayores amenazas para el rendimiento del aislamiento es el agua.
La forma del disco crea zonas protegidas debajo de cada unidad.
Los beneficios incluyen:
Reducción de la formación de banda seca
Rendimiento mejorado de flashover húmedo
Fiabilidad de aislamiento mejorada
Menor probabilidad de interrupción
Incluso durante fuertes lluvias, partes de la trayectoria de fuga permanecen relativamente secas.
Esta es una razón importante por la cual los aisladores de suspensión de disco superan a muchas geometrías más simples.

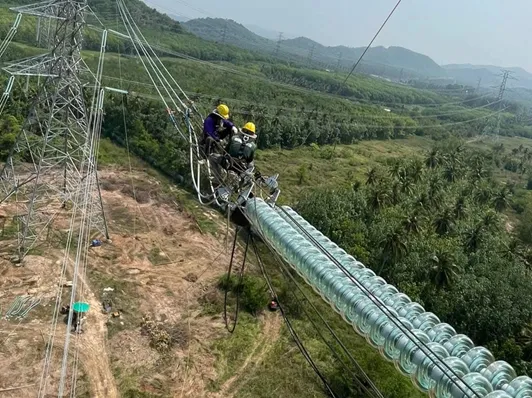

¿Por qué varios discos están conectados?
Los discos individuales permiten a las utilidades personalizar fácilmente los niveles de aislamiento para diferentes voltajes.
En lugar de fabricar un aislante completamente diferente para cada clase de voltaje, las utilidades pueden simplemente agregar más discos.
Ejemplos típicos:
Voltaje del sistema:Cantidad de disco típica
33kV:3-4 unidades
66kV:5-6 unidades
132kV:8-10 unidades
220kV:13-16 unidades
400kV:20-30 unidades
Este enfoque modular ofrece:
Menor coste de fabricación
Gestión de inventario simplificada
Un transporte más fácil
Diseño de sistema flexible
Para los proyectos EPC, esta estandarización reduce significativamente la complejidad de las adquisiciones.
Características de diseño de los aisladores de suspensión de disco modernos
Los aisladores de disco modernos incorporan perfiles optimizados para mejorar el rendimiento eléctrico y mecánico.
Los diseños avanzados pueden incluir:
1. Perfil estándar
Adecuado para condiciones ambientales normales.
2. perfil antiniebla
Proporciona una mayor distancia de fuga para las regiones contaminadas.
3. perfil aerodinámico
Mejora el rendimiento en entornos de viento fuerte.
4. diseños de alta resistencia
Utilizado para proyectos de transmisión de voltaje extra alto y largo alcance.
Los fabricantes modernos optimizan continuamente la geometría del disco a través de:
Simulación de campo eléctrico
Análisis mecánico de la tensión
Pruebas de contaminación
Ensayos termo-mecánicos
Preguntas frecuentes: ¿Por qué los aisladores de suspensión tienen forma de disco?
¿Por qué los aisladores de transmisión tienen forma de discos?
Debido a que los discos proporcionan una distancia de fuga más larga, una excelente resistencia mecánica y un rendimiento meteorológico superior.
¿Por qué no usar un aislante cilíndrico simple?
Un cilindro proporcionaría menos distancia de fuga y características de lluvia más pobres.
3. ¿Reduce la forma del disco el riesgo de flashover?
Sí. La trayectoria de fuga extendida ayuda a reducir los flashovers superficiales.
¿Por qué hay varios discos conectados entre sí?
Para lograr diferentes niveles de aislamiento para varios voltajes de transmisión.
5. ¿La forma del disco mejora el rendimiento de la contaminación?
Sí. Aumenta la distancia de fuga y admite una mejor autolimpieza durante la lluvia.
6. ¿Todos los aisladores de suspensión tienen forma de disco?
No. Las barras largas y los aisladores compuestos son alternativas, pero las unidades de disco siguen siendo ampliamente utilizadas.
7. ¿Por qué los aisladores de suspensión de vidrio a menudo son transparentes?
La transparencia permite una fácil inspección visual y ayuda a identificar las unidades dañadas.
8. ¿Cuál es la principal ventaja de los discos de vidrio templado?
Proporcionaron fallas autoindicativas, haciendo que el mantenimiento sea más eficiente.
9. ¿Los discos más grandes proporcionan un mejor aislamiento?
En general, los diámetros más grandes y las distancias de fuga más largas mejoran el rendimiento del aislamiento.
