Dây chữ V cách điện thủy tinh: cấu trúc, ưu điểm & ứng dụng trong truyền tải điện áp cao
Dây chữ V cách điện thủy tinhĐược sử dụng rộng rãi trong các đường dây Truyền tải điện áp cao và siêu cao áp để tăng độ ổn định cơ học, giảm rung dây dẫn và tăng cường độ tin cậy của đường dây trong điều kiện gió, băng và bão lớn. Bằng cách kết nối hai dây cách điện bằng kính cường lực trong cấu hình chữ V, các tiện ích đạt được sự phân bố tải trọng lớn hơn, giảm thiểu phi nước đại và cải thiện hiệu suất cách điện.
Dây chữ V cách Điện Thủy Tinh là gì?
Một dây chữ V bao gồm hai dây cách điện đĩa thủy tinh được sắp xếp theo hình chữ V để Hỗ trợ tải trọng cơ học cao và giảm thiểu dây dẫn xoay.
Dây chữ V cách điện thủy tinh, đôi khi được gọi là dây treo chữ V, cụm cách điện kiểu chữ V, hoặc dây căng hình chữ V, được hình thành bằng cách kết nối hai chuỗi cách điện bằng kính cường lực giữa cánh tay Chéo Tháp và dây dẫn đường truyền. Góc giữa hai dây thường dao động từ 30 ° đến 60 °, tùy thuộc vào yêu cầu thiết kế cơ học.
Dây chữ V thường được sử dụng trong:
Đường truyền dài
Khu vực gió lớn hoặc bão lớn
Vị trí góc đường cần tăng cường độ ổn định
Hệ Thống Điện cao thế (HV), siêu cao áp (ehv) và UHV
Các nhà sản xuất như nooa Electric Cung Cấp Các Cụm dây chữ V hoàn chỉnh phù hợp với tiêu chuẩn IEC, ANSI và tiện ích khu vực.
Tại sao sử dụng cấu hình v-string?
Tóm tắt nhanh: dây chữ V giảm lực xoay, phân phối tải trọng, và cải thiện sự an toàn dưới áp lực cơ học khắc nghiệt.
Các lợi ích kỹ thuật chính bao gồm:
✔Xoay & phi nước đại dây dẫn giảm
Cấu trúc dây kép giúp ổn định dây dẫn, giảm nguy cơ bị bốc hơi và hư hỏng cơ học.
✔Độ bền cơ học cao hơn
Tải trọng được chia sẻ giữa hai dây, làm cho cấu hình chữ V lý tưởng cho các nhịp kéo dài, tải trọng Băng nặng và góc đường dốc.
✔Biên độ an toàn được cải thiện
Dây Chữ V duy trì hình học ổn định ngay cả trong thời tiết khắc nghiệt, đảm bảo độ tin cậy cho các mạng 110KV, 220KV, 400KV và 500kv.
✔Kiểm soát rung nâng cao
Giảm xóc tốt hơn giúp giảm nguy cơ gãy xương mệt mỏi trong phụ kiện và dây dẫn.
✔Tối ưu hóa không gian trên tháp
Dây chữ V có thể thay thế dây chữ I kép đồng thời mang lại sự ổn định tương tự hoặc cao hơn.

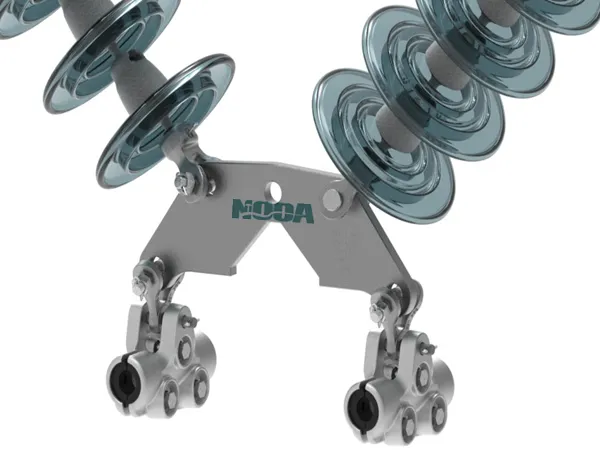

Cấu trúc và thành phần của dây chữ V cách Điện Thủy Tinh
Dây chữ V bao gồm hai dây chuyền cách điện bằng kính song song cộng với phần cứng như đĩa ách, phụ kiện bóng và ổ cắm và phụ kiện khe hở.
Một cụm dây chữ V kính điện tử nooa điển hình bao gồm:
Hai Dây Cách điện đĩa thủy tinh cường lực (u70b, u120b, u160b, u210b, v. v.)
Đĩa ách/Đĩa v-yoke nối hai chân
Khớp nối bóng và ổ cắm hoặc khớp nối
Vòng Corona cho các ứng dụng ehv/UHV
Thanh bảo vệ hoặc kẹp treo để bảo vệ dây dẫn
Phụ kiện kim loạiPhù hợp với IEC 61284 và IEC 60120
Các thành phần này đảm bảo hiệu suất điện và cơ học tối ưu cho hoạt động lâu dài.
Ứng dụng dây chữ V cách điện thủy tinh
Được sử dụng trong các khu vực có gió, tháp góc cao và các dự án truyền EHV-UHV.
V-strings được sử dụng trong:
Tháp treo cao áp cần hỗ trợ thêm
Đường dây truyền tải núi hoặc sa mạc tiếp xúc với gió mạnh
Chiều dài trên 300-500 mét
Hệ thống truyền tải 132kv, 220kv, 330kv, 400KV, 500kv
Tháp góc dòng nơi dây i-strings tiêu chuẩn không đủ
Khu vực có nguy cơ phi nước đại hoặc dây dẫn cao
Các tiện ích chọn dây chữ V để tăng độ ổn định của đường dây và giảm thiểu việc bảo trì trong suốt thời gian sử dụng thiết bị đầu cuối.
Ưu điểm của dây chữ V kính cường lực trên các vật liệu khác
Sản phẩm có khả năng hiển thị vượt trội, chống lão hóa và các mẫu Thất Bại có thể dự đoán được.
✔Không lão hóa và tuổi thọ cao
Kính cường lực duy trì hiệu suất điện môi và cơ học trong nhiều thập kỷ.
✔Kiểm tra trực quan dễ dàng
Bất kỳ thiệt hại nào cũng có thể nhìn thấy ngay lập tức do tính chất tự vỡ của đĩa thủy tinh.
✔Độ tin cậy điện cao
Tổn thất điện môi thấp và hiệu suất bề mặt phù hợp hỗ trợ cách nhiệt ổn định ngay cả trong điều kiện ô nhiễm.
✔Hành vi cơ học dự đoán được
Đĩa thủy tinh không hoạt động an toàn mà không gây ra lỗi dây Thảm Khốc-Lý tưởng cho việc phân phối tải hình chữ V.
✔Tiết kiệm chi phí theo thời gian
Với yêu cầu bảo trì thấp, v-strings tiết kiệm lâu dài cho các tiện ích.
Tại sao chọn nooa Electric cho dây chữ V cách Điện Thủy Tinh?
Nooa Electric Cung Cấp Các hệ thống v-string được kiểm tra đầy đủ, Tuân thủ IEC phù hợp với thông số kỹ thuật của khách hàng.
Ưu đãi điện nooa:
Đĩa Kính cường lực được sản xuất với nguyên liệu thô có độ tinh khiết cao
Kiểm tra định kỳ cơ và điện 100%
Bộ đầy đủ phần cứng dây chữ V: Đĩa ách, kẹp, sừng vòm, Vòng Corona
Thiết kế góc chữ V tùy chỉnh dựa trên chiều dài và tải trọng của dây dẫn
Mô hình phù hợp cho các lớp tải 70kn, 120kn, 160kn, 210kn, 300kn
Hàng thập kỷ kinh nghiệm Cung Cấp Các tiện ích trên khắp châu Âu, Châu Á, châu Phi và Nam Mỹ
Đội ngũ kỹ thuật của họ hỗ trợ khách hàng với bản vẽ, tính toán sức mạnh và cấu hình v-string tối ưu cho các dự án HV và ehv.
Câu hỏi thường gặp: dây chữ V cách điện thủy tinh
1. Điều gì xác định góc của dây chữ V?
Góc chữ V dựa trên Tải trọng cơ học, chiều dài nhịp và thiết kế tháp. Góc nhìn chung: 30 °-60 °.
2. có bao nhiêu đĩa thủy tinh được sử dụng ở mỗi chân của dây chữ V?
Phụ thuộc vào mức điện áp:
110kv: 6-9 đĩa mỗi chân
220kv: 12-15 đĩa
400KV: 18-23 đĩa
500kv: 22-28 đĩa
3. Dây chữ V có thể dùng làm dây căng không?
Vâng. Dây chữ V thường được sử dụng ở các tháp góc hoặc các vị trí đầu chết đòi hỏi độ bền cơ học cao hơn.
4. Dây chữ V có tốt hơn dây chữ I kép không?
Dây Chữ V mang lại sự ổn định tốt hơn, ít xoay hơn và phân phối tải cao hơn-Lý tưởng cho các đường dây gió hoặc dài.
5. Loại đĩa thủy tinh nào thường được sử dụng?
Đĩa Kính cường lực tiêu chuẩn như u70b, u120b, u160b, u210b, u300b, bao gồm thiết kế dạng sương mù hoặc dạng mở.
