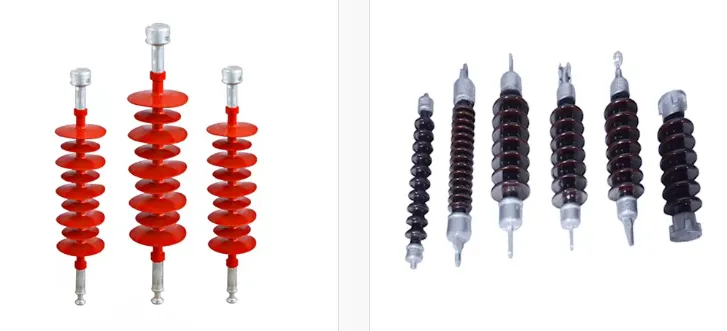

Что такое изолятор пост станции?
Изолятор пост станцииТип изолятора, используемого в высоковольтных электрических подстанциях для поддержки и изоляции электрических проводников от земли и других конструкций. Это важный компонент в передаче и распределении электроэнергии.
Основное назначение изолятора станции-обеспечить изоляцию и поддержку проводников, предотвращая протекание электрического тока на землю и поддерживая целостность электрической системы. Эти изоляторы обычно изготавливают из фарфоровых или полимерных материалов с высокой диэлектрической прочностью, чтобы выдерживать высокие напряжения, присутствующие на подстанциях.
Изоляторы пост станции называются «пост станции», потому что они часто используются для поддержки проводников на вертикальных или наклонных столбах внутри подстанции. Конструкция и технические характеристики изоляторов станции зависят от таких факторов, как уровень напряжения электрической системы, условия окружающей среды и конкретные требования подстанции.
Изоляторы пост станции играют решающую роль в обеспечении надежной и безопасной работы высоковольтных электрических подстанций, обеспечивая изоляцию и поддержку проводников, тем самым предотвращая утечку электроэнергии и поддерживая общую целостность системы передачи и распределения электроэнергии.
Как работает изолятор пост станции?
Он предотвращает протекание электрического тока на землю, поддерживая при этом вес и рабочие силы электрического оборудования.
В подстанции проводники под напряжением несут электричество при средних, высоких или сверхвысоких напряжениях.
Без надлежащей изоляции:
Могут возникнуть токи утечки.
Возможны сбои оборудования.
Мигает может вызвать перебои.
Безопасность персонала может быть поставлена под угрозу.
Изолятор столба станции создает высокоомный изолируя путь между подпитанным оборудованием и заземленными структурами поддержки.
В то же время он выдерживает:
Вес оборудования
Ветровые нагрузки
Силы короткого замыкания
Переключение операций
Сейсмические силы
Это представление сочетания из электрическое и механическое делает изоляторы столба станции непременным в дизайне подстанции.
Типы изоляторов пост станции
Изоляторы пост станции доступны в фарфоровых, композитных и специализированных высокопрочных конфигурациях.
1. Изоляторы столба станции фарфора
Фарфор остается широко используемым благодаря своим:
Проверенная надежность
Отличные изоляционные характеристики
Долгая операционная история
Приложения включают:
Коммунальные подстанции
Распределительные устройства высокого напряжения
Промышленные энергетические системы

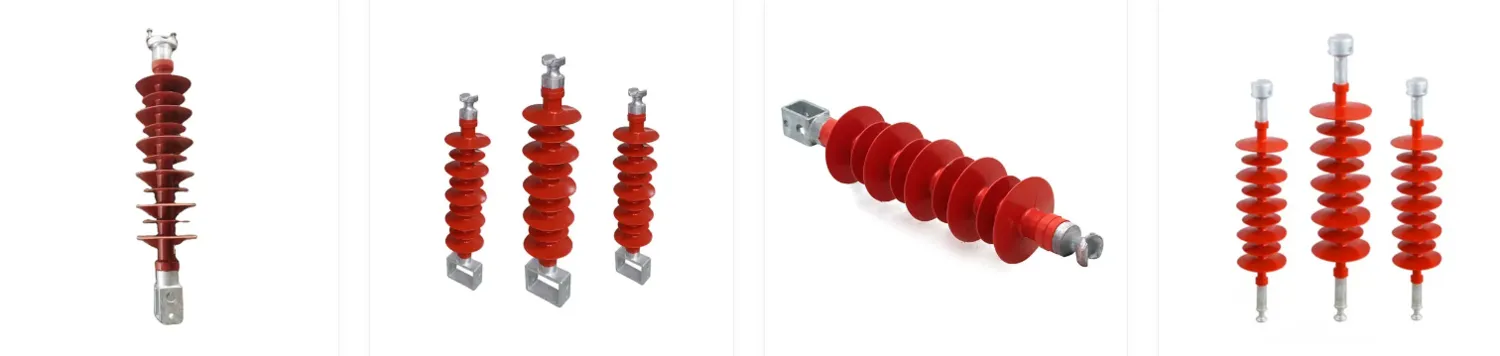

Композитные станции пост изоляторы
2. Составные изоляторы столба станции используют:
Стержни сердечника стеклоткани
Силиконовые резиновые корпуса
Преимущества включают:
Легкая конструкция
Превосходные характеристики загрязнения
Снижение транспортных расходов
Высокая ударопрочность
Эти продукты все чаще указываются в современных проектах передачи.
3. Высокопрочные станции.
Предназначен для:
Высокие консольные нагрузки
Подстанции экстра-высокого напряжения
Тяжелые экологические условия
Они обычно используются в проектах критической коммунальной инфраструктуры.
Общие рейтинги напряжения изоляторов пост станции
Изоляторы столба станции изготовлены для широкого диапазона классов напряжения тока от распределения к экстра-высоковольтным применениям.
Типичные номинальные напряжения включают:
Напряжение тока системы: Типичное применение
11кВ:Распределительные подстанции
33кВ:Распределение утилит
66кВ:Региональная передача
110кВ:Передаточные подстанции
132 кВ:Сетевая инфраструктура
220кВ:Распределительные устройства высокого напряжения
400кВ:Подстанции экстра-высокого напряжения
765кВ:Ультра-высоковольтные системы
Требуемый уровень изоляции определяет общую высоту и расстояние утечки изолятора.
Изолятор пост станции против подвесной изолятор
Изоляторы столба станции обеспечивают твердую поддержку, пока изоляторы подвеса конструированы для того чтобы повиснуть проводники от башен передачи.
Особенность
|
Изолятор столба станции
|
Подвесной Изолятор
|
Установка
|
Жесткий монтаж
|
HГнушающая веревка
|
Основное использование
|
Подстанции
|
Линии электропередачи
|
Механическая функция
|
Поддерживает оборудование
|
СПоддержка ConВытяжки
|
Структура
|
Одиночный жесткий блок
|
Несколько дисковых единиц
|
Требование космоса
|
СOМРAСТ
|
РеПодвесное зазор для колок
|
Оба играют важную роль в системах передачи энергии, но служат различным приложениям.
Применение изоляторов пост станции
Изоляторы столба станции широко использованы везде, где электрическое оборудование требует жестких поддержки и изоляции.
Типичные применения включают:
1. Поддержка шин
Поддерживая подпитанные проводники шины повсеместно в подстанции.
2. Отсоедините выключатели
Обеспечение изоляции и структурной поддержки для изоляторов.
3. Автоматические выключатели
Поддержание электрического зазора и механической стабильности.
4. разрядники перенапряжения
Поддержка устройств защиты от перенапряжения.
5. Проекты возобновляемой энергетики
Используется в:
Солнечные подстанции
Распределительные станции ветряных ферм
Аккумуляторные системы хранения энергии
6. Промышленные энергетические системы
Включая:
Добыча полезных ископаемых
Производственные мощности
Нефтехимические заводы
FAQ Об изоляторах пост станции
1. Каково назначение изолятора пост станции?
Для обеспечения электрической изоляции и механической поддержки оборудования подстанции.
2. Где используются изоляторы для постов станций?
На подстанциях, распределительных станциях, объектах возобновляемой энергетики и промышленных энергетических системах.
3. Какие материалы используются в изоляторах пост станции?
Фарфор, композитный силиконовый каучук, а иногда и конструкции на основе стекла.
4. Чем изолятор стойки станции отличается от подвесного изолятора?
Изоляторы столба станции обеспечивают твердую поддержку, пока изоляторы подвеса висят проводники от башен.
5. Какие уровни напряжения тока могут обработать изоляторы столба станции?
Они доступны от напряжений тока распределения до экстра-высоковольтных систем превышая 765кВ.
6. Что такое консольная прочность?
Это способность изолятора выдерживать изгибающие силы, приложенные на его вершине.
7.Какие стандарты применяются к изоляторам станции?
IEC 60273 и IEC 62231 являются одними из наиболее часто упоминаемых стандартов.
